★JNSG--144型教學用扭轉試驗機
該機采用蝸輪減速器手動加載,彈簧測矩裝置測扭矩和自動繪圖裝置繪圖。最大扭矩144N•m,足以扭斷直徑為1
0毫米的鋼試樣。度盤最小刻度為0.4N•m，整機重量約為120公斤,外形尺寸長×寬×高=1040×790×1060立方毫米。直接放到大致水平的地面上即可進行實驗。價格不到生產用扭轉試驗機的五分之一。

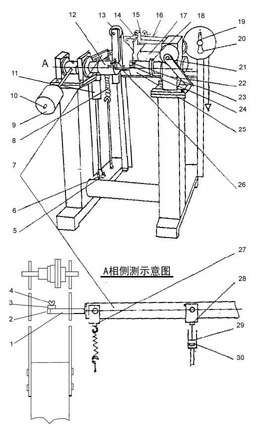

1.帶線桿
2.夾線螺絲
3.夾線桿
4.夾線桿螺母
5.銷軸
6.緩沖器插座
7.力臂
8.測距螺釘
9.平衡錘
10.錘桿
11.緩沖器
12.固定夾頭
13.線輪
14.筆架螺釘
15.筆架
16.畫線筆
17.卷桶
18.轉角線輪
19.指針
20.刻度盤
21.蝸桿
22.蝸轉箱
23.封板固定螺釘
24.夾頭封板
25.夾頭
26.試件
27.彈簧吊環螺母
28.活塞桿固定螺母
29.活塞
30.油缸
